Panel Crudo de Rejilla de Acero

Name: Panel de rejilla de acero crudo
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

Los paneles crudos de rejilla de acero son las versiones planas y sin procesar de la rejilla de acero, utilizados a menudo como material base para crear productos terminados, como pasarelas, peldaños de escaleras, cubiertas de zanjas y diversas otras aplicaciones industriales.

Estos paneles suelen fabricarse en acero al carbono, acero inoxidable o acero galvanizado y están disponibles en varios tamaños, espesores y capacidades de carga.

Request A Quote

Una Placa de Rejilla de Acero Crudo Generalmente Consta de Dos Componentes Principales:

Barras de carga: Son las barras principales de soporte que se extienden paralelas a la longitud del panel. Proporcionan la resistencia y la capacidad de carga.

Barras transversales (o varillas cruzadas): Estas barras se extienden perpendicularmente a las barras de carga y ayudan a mantenerlas en su lugar, creando el patrón de rejilla. También añaden estabilidad al panel.

El panel de rejilla de acero crudo en sí suele cortarse en tamaños estándar o dimensiones personalizadas según los requisitos del usuario final. Posteriormente, puede someterse a procesos adicionales como galvanizado (recubrimiento con zinc) o pintura para resistencia a la corrosión, o puede soldarse o mecanizarse para cumplir con necesidades de diseño específicas.

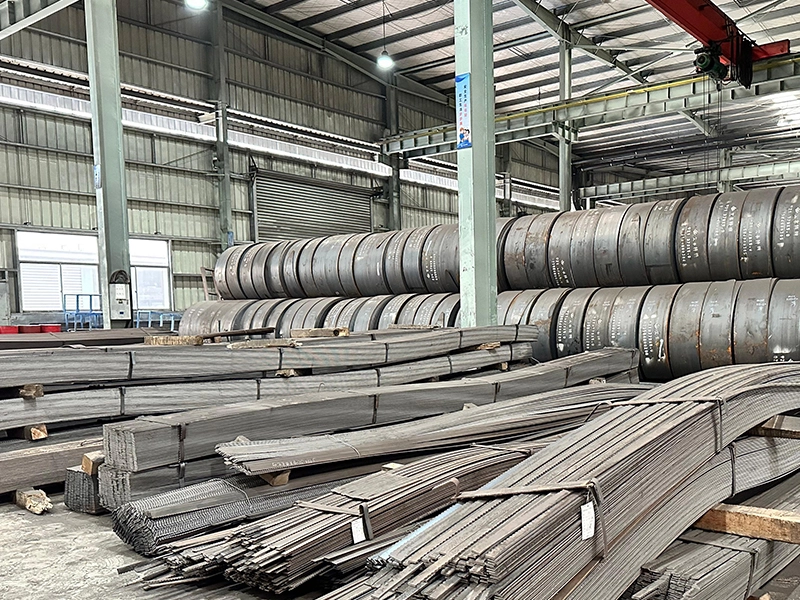

Barras transversales (o rieles transversales)

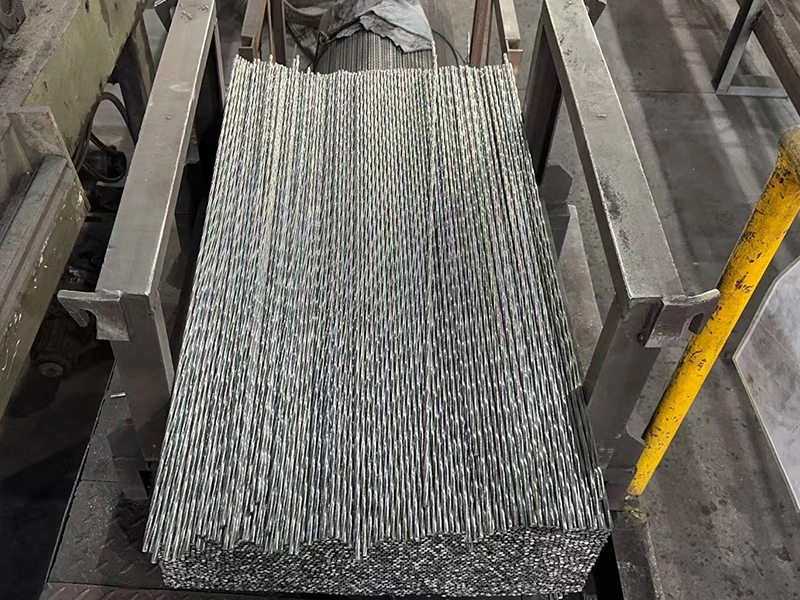

Barras de apoyo

Tabla de Especificaciones Comunes de Paneles de Rejilla de Acero Crudo

Barra principal (mm)	Barra transversal (mm)			Separación entre barras principales (mm)			Separación entre barras transversales (mm)			Ancho (mm)	Largo (mm)
20x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	otros
20x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	otros
25x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	otros
25x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	otros
30x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	otros
30x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	otros
32x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	otros
32x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	otros
40x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	otros
40x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	otros
50x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	otros
50x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	otros
* La tabla muestra especificaciones estándar. Si se requieren otros modelos, los personalizaremos para los clientes.

Grado de Materia Prima de Acero y Norma de Galvanización por Inmersión en Caliente

MATERIAL DE REJILLA DE ACERO

Estándar	Estándar de Fabricación	Estándar de Material de Acero
Estándar	Estándar de Fabricación	Barra de Soporte	Barra Transversal	Acero Inoxidable
China	YB/T 4001.1-2019	GB/T 700 Q235 Q235B	GB/T 700 Q235	ASTM A240 GR304(L) o GR316(L)
EE. UU.	ANSI/NAAMM(MBG531-00)	ASTM A1011 CS Tipo B o ASTM A36	ASTM A510	ASTM A240 GR304(L) o GR316(L)
Reino Unido	BS4592	BS EN 10025	BS EN 10025	BS EN 10258
Alemania	DIN24537-1	DIN EN 10025	DIN EN 10025	DIN EN 10088
Australia	AS1657	BS EN 10025	BS EN 10025	BS EN 10258

GALVANIZADO EN CALIENTE

Estándar de Galvanizado	China	EE. UU.
Estándar de Galvanizado	GB/T 13912	ASTM A123/A 123M
Espesor del Material	3≤t≤6	1.6≤t≤3.2	3.2≤t≤4.8	4.8≤t≤6.4
Espesor Mínimo Promedio (μm)	70	65	75	75
Conversión	mils=μmx0.03937 oz/ft²=μmx0.02316 g/m²=μmx7.067
*El espesor de la capa galvanizada se puede personalizar según las necesidades del cliente
