Tolerancia de rejilla de barras de acero

ANSI/NAAMM (MBG531) e YB/T4001.1-2019 son las normas de producción de rejillas de acero más utilizadas. A continuación se presentan las tolerancias de producción de las rejillas de acero.

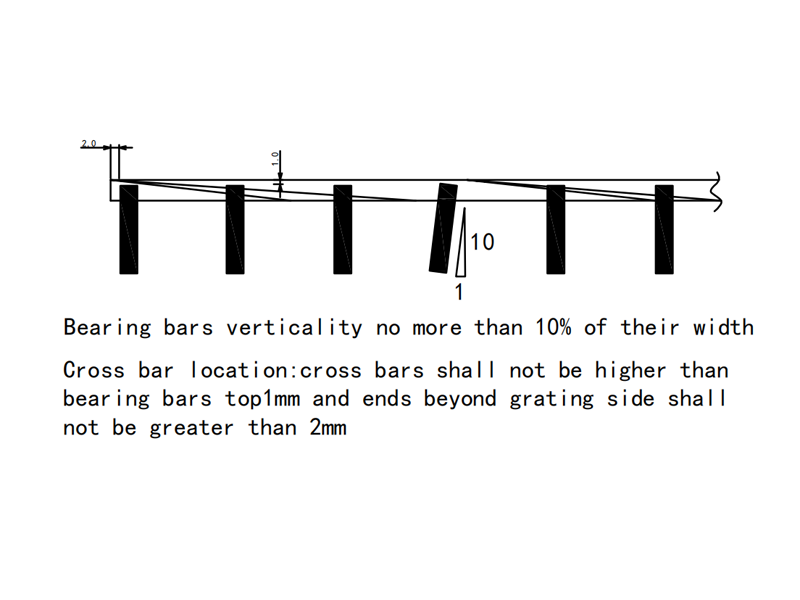

Tolerancia de verticalidad de las barras portantes

No más del 10% del ancho del panel de la rejilla.

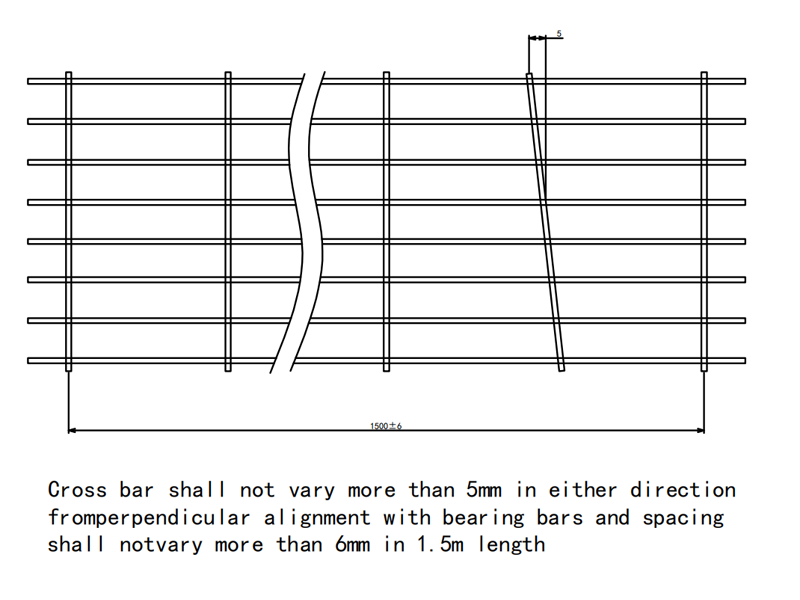

Tolerancia de alineación perpendicular de las barras transversales

La barra transversal no debe desviarse más de 5 mm en cualquier dirección respecto a la alineación perpendicular con las barras portantes, y el espaciamiento no debe variar más de 6 mm en una longitud de 1,5 m.

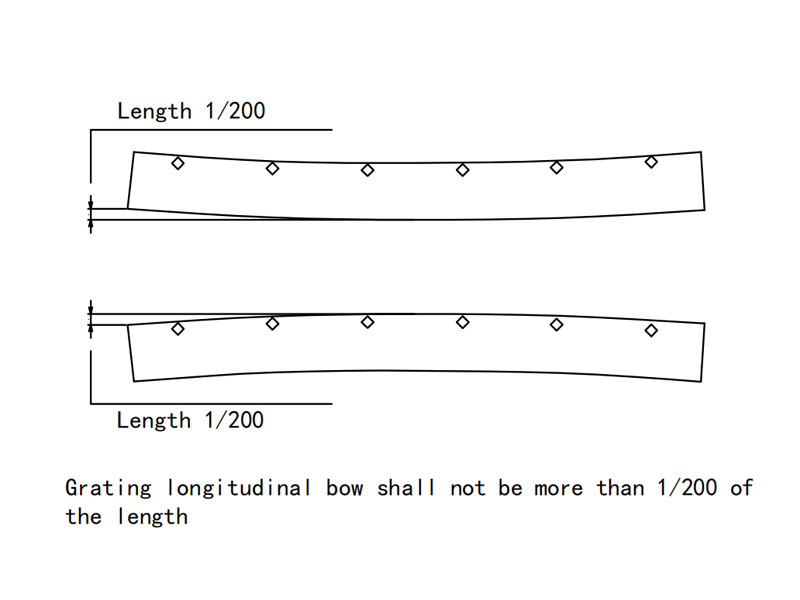

Tolerancia de curvatura longitudinal de la rejilla

La curvatura longitudinal de la rejilla no debe ser mayor que 1/200 de la longitud.

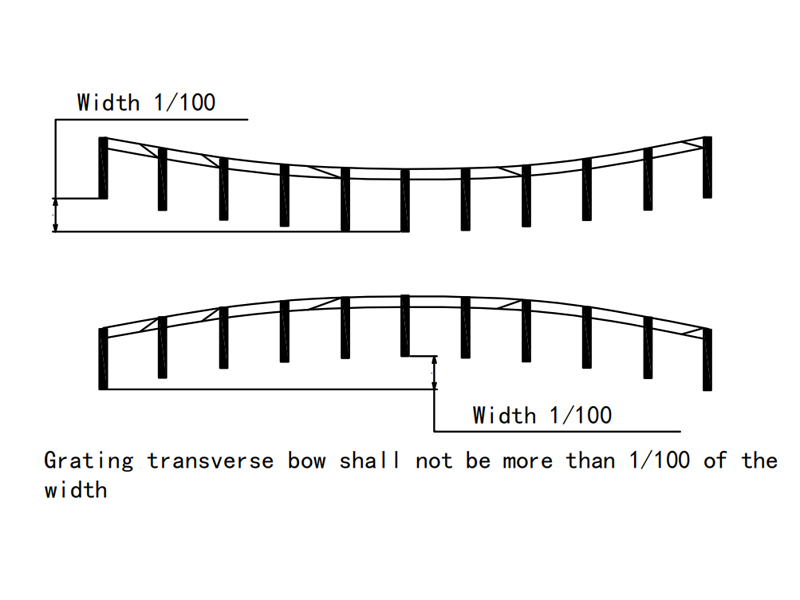

Tolerancia de curvatura transversal de la rejilla

La curvatura transversal de la rejilla no debe ser mayor que 1/100 del ancho.

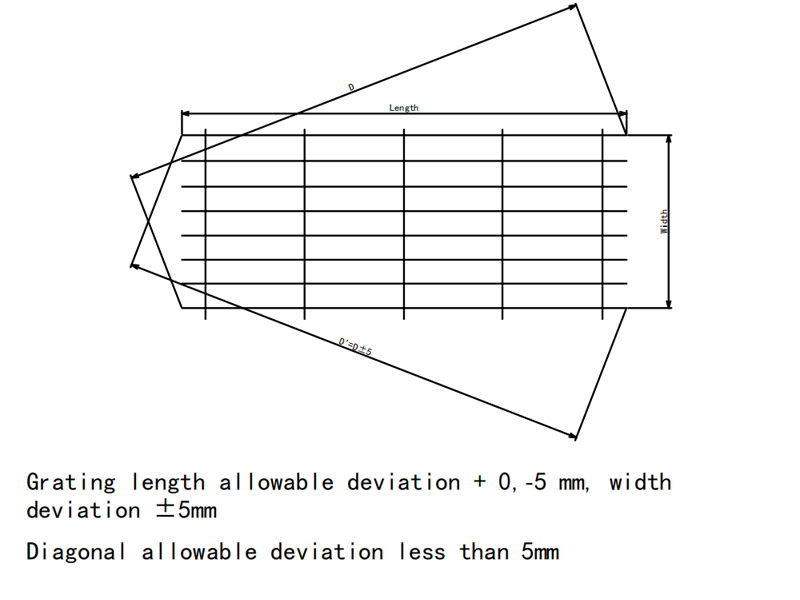

Desviación y tolerancia admisibles de longitud, ancho y diagonal de la rejilla

Desviación admisible de longitud de la rejilla: +0, -5 mm; desviación de ancho: ±5 mm; desviación admisible de diagonal: menos de 5 mm.
