La rejilla de acero para pasarela de estadio es un producto de estructura de acero utilizado para la pasarela del estadio. A continuación se presentarán sus características, escenarios de aplicación, puntos de instalación y otros aspectos.
Alta resistencia y gran capacidad de carga: Está fabricada con acero plano portante y travesaños soldados a intervalos determinados y en direcciones longitudinal y transversal. Tiene una estructura sólida, alta resistencia y capacidad de carga, puede soportar el peso del personal y el equipo relacionado, y garantizar estabilidad y fiabilidad bajo cargas estáticas o dinámicas.
Buena propiedad antideslizante: La superficie suele recibir un tratamiento antideslizante, como el uso de acero plano dentado o un procesamiento especial de la superficie para aumentar la fricción, reducir eficazmente los accidentes por deslizamiento de las personas al caminar y garantizar la seguridad de uso.
Buen rendimiento de ventilación e iluminación: La estructura de rejilla única permite que el aire circule libremente, mejora las condiciones de ventilación del área de gradas del estadio, y permite el paso de la luz, realzando el efecto de iluminación y reduciendo la dependencia de la iluminación artificial durante el día.
Fuerte resistencia a la corrosión: Generalmente está fabricada con acero al carbono y sometida a tratamientos anticorrosión como el galvanizado en caliente. Puede utilizarse durante mucho tiempo en un entorno concurrido y de uso frecuente como un estadio sin oxidarse ni corroerse, alargando la vida útil y reduciendo la frecuencia de reemplazo y mantenimiento.
Estética y fácil de limpiar: Las líneas simples y el patrón de rejilla único pueden integrarse con el estilo arquitectónico de los estadios modernos, realzar la belleza del edificio, y no acumulan suciedad, lluvia, nieve o agua. Tiene una fuerte capacidad de autolimpieza y es fácil de mantener.
Estructura ligera y fácil de izar: El peso es relativamente ligero, lo que facilita su transporte e izado. Puede ahorrar costes de mano de obra y tiempo durante el proceso de instalación y mejorar la eficiencia de la construcción.

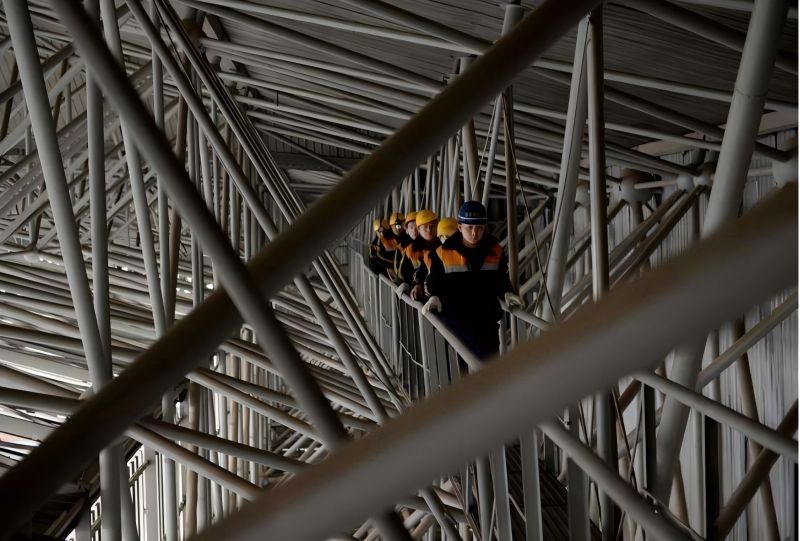

Pasillo de mantenimiento: El pasillo de mantenimiento situado sobre o delante del escenario del estadio, utilizado por el personal para instalar y mantener instalaciones auxiliares como iluminación, sonido y maquinaria escénica.ha sido ampliamente utilizada en el pasillo de mantenimiento debido a sus numerosas ventajas.Rejilla de acero
Aplicación en techo: Puede utilizarse para el techo de las gradas del estadio, puede soportar cierta carga y cumplir los requisitos de ventilación, iluminación y estética.
Escaleras y pasillos: Se coloca en escaleras, pasillos y otras partes de las gradas del estadio para proporcionar una superficie de paso segura y fiable para espectadores y personal.
Preparación: Antes de comprar la rejilla de acero, es necesario comunicarse con el fabricante, dividir los planos y hacer agujeros en columnas, vigas y otras partes que necesiten apertura con antelación. Al mismo tiempo, el personal de control de calidad en obra debe comprobar cuidadosamente la variedad, el material, la especificación, el recubrimiento y la calidad de apariencia de la rejilla de acero entrante, y revisar los planos de diseño y los documentos de certificación de calidad.
Tratamiento de la base: Tras la aceptación de la estructura, antes del izado de la placa, se deben eliminar cuidadosamente el aceite, la pintura y los escombros de la viga de acero para asegurar que la superficie de la viga de acero esté limpia y plana.
Condiciones de colocación: La instalación de la rejilla de acero debe realizarse después de que la viga de acero correspondiente esté completa y se apliquen la pintura intermedia y el recubrimiento ignífugo, y solo puede colocarse después de que los pernos de alta resistencia estén finalmente apretados, la soldadura de la viga de piso esté calificada, se retire la placa de inicio de arco, se rellene el nodo con pintura intermedia, recubrimiento ignífugo y se complete la instalación temporal.
Posicionamiento y trazado: Según el diagrama de colocación de la rejilla de acero, se mide y traza la línea de posición de colocación y se marca en el plano del ala superior de la viga de acero con líneas de tinta para asegurar la precisión de la colocación de la rejilla de acero.
Izado y colocación: Al levantar la rejilla de acero, para evitar la deformación, se deben usar eslingas suaves o añadir goma en las esquinas del cable y la rejilla de acero o usar almohadillas debajo de la rejilla de acero, y atarla firmemente. Después de izar a la ubicación designada, la placa debe enderezarse y compactarse estrictamente de acuerdo con el diagrama de colocación de la rejilla de acero y los requisitos de especificación, y fijarse simétricamente.
Método de fijación: Generalmente se utiliza soldadura para la fijación, con un punto de soldadura cada 500 mm en el lado, una soldadura de ángulo de 4 mm, una longitud de soldadura de 20 mm y un espacio de instalación de la rejilla de acero de 5-10 mm, que puede ajustarse según la situación real en obra. Después de soldar, es necesario eliminar la escoria y las salpicaduras de soldadura, y aplicar dos capas de pintura rica en zinc manualmente.
Inspección regular: Inspeccionar regularmente la rejilla de acero de la pasarela para comprobar si hay deformación, aflojamiento, grietas en la soldadura, etc. Si hay algún problema, repararlo o reemplazarlo a tiempo.
Limpiar la superficie: Limpiar regularmente el polvo y los escombros en la superficie de la rejilla de acero para mantener la superficie limpia y asegurar su capacidad de autolimpieza y estética.
Tratamiento anticorrosión: Para la rejilla de acero galvanizada en caliente, si se encuentra que la capa galvanizada está dañada, debe repararse a tiempo. Se puede utilizar un tratamiento anticorrosión como la aplicación de pintura rica en zinc para alargar la vida útil de la rejilla de acero.

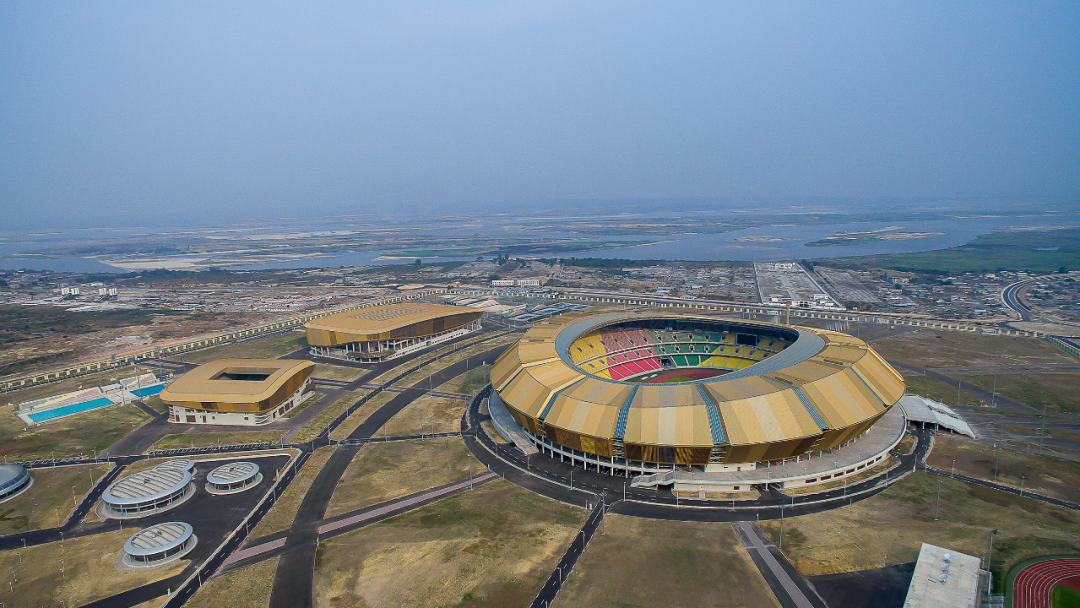

Proyecto de Construcción del Estadio de Brazzaville
Ubicación del Proyecto: República del Congo
Área del Proyecto: Pasarela del Estadio y la Piscina
Especificación de la Rejilla de Acero: G205/30/100, barra portante de 20x5 mm, paso de 30x100 mm
Cantidad del Proyecto: 65 Toneladas
El Estadio de Congo Brazzaville incluye un estadio de 60,000 asientos y campo de entrenamiento, un centro acuático de 2,000 asientos, un pabellón cubierto de 10,000 asientos, sistemas de carreteras y jardinería, estacionamientos y proyectos circundantes de redes municipales. El precio total del contrato es de 558 millones de dólares estadounidenses. Este proyecto es la sede principal de los 11º Juegos Panafricanos en 2015 y se ha convertido en un edificio emblemático nacional en Congo (Brazzaville). En octubre de 2016, el proyecto ganó el Premio Luban por Proyectos de Calidad Nacional de la Asociación de la Industria de la Construcción de China.

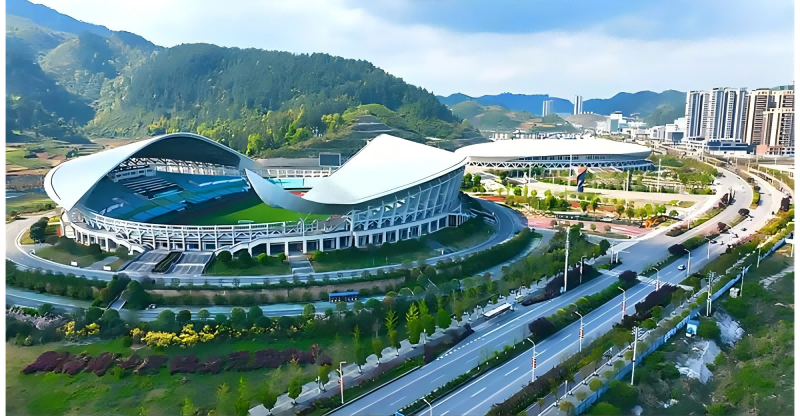

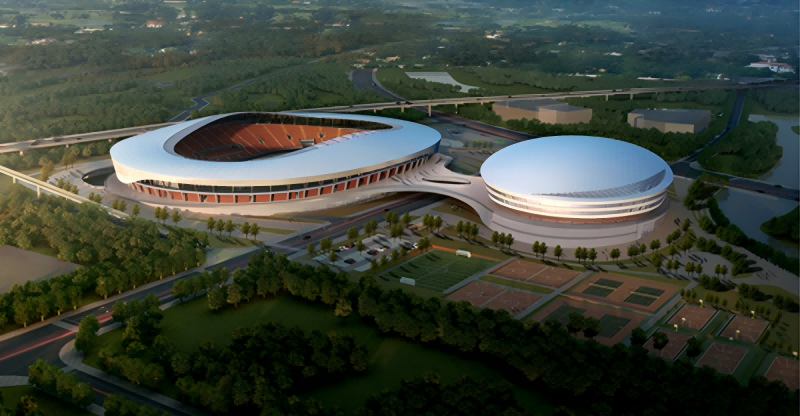

Centro Deportivo Masivo de Duyun (Centro Olímpico)
Ciudad de Duyun, Provincia de Guizhou, China
Monto de Inversión: 400 millones de yuanes
Escala del Edificio: Área de construcción 64249.34 m²; Este proyecto se divide en dos sub-elementos: estadio y pabellón. El cuerpo principal del pabellón adopta un sistema de estructura de marco de hormigón armado totalmente colado in situ, y el techo adopta una estructura de rejilla de pirámide cuadrada
; el estadio es elíptico en proyección de planta, que consiste en un campo de competición y gradas, con un total de aproximadamente 25,000 asientos.
Propósito de la Construcción: Pabellón, Estadio
Especificación de la Rejilla de Acero:
barra portante de 20x5, paso de 22x100 mm.
