Norma de Ensayo de Capacidad de Carga para Rejillas de Acero en Pasarelas de Mantenimiento de Plantas de Energía Fotovoltaica

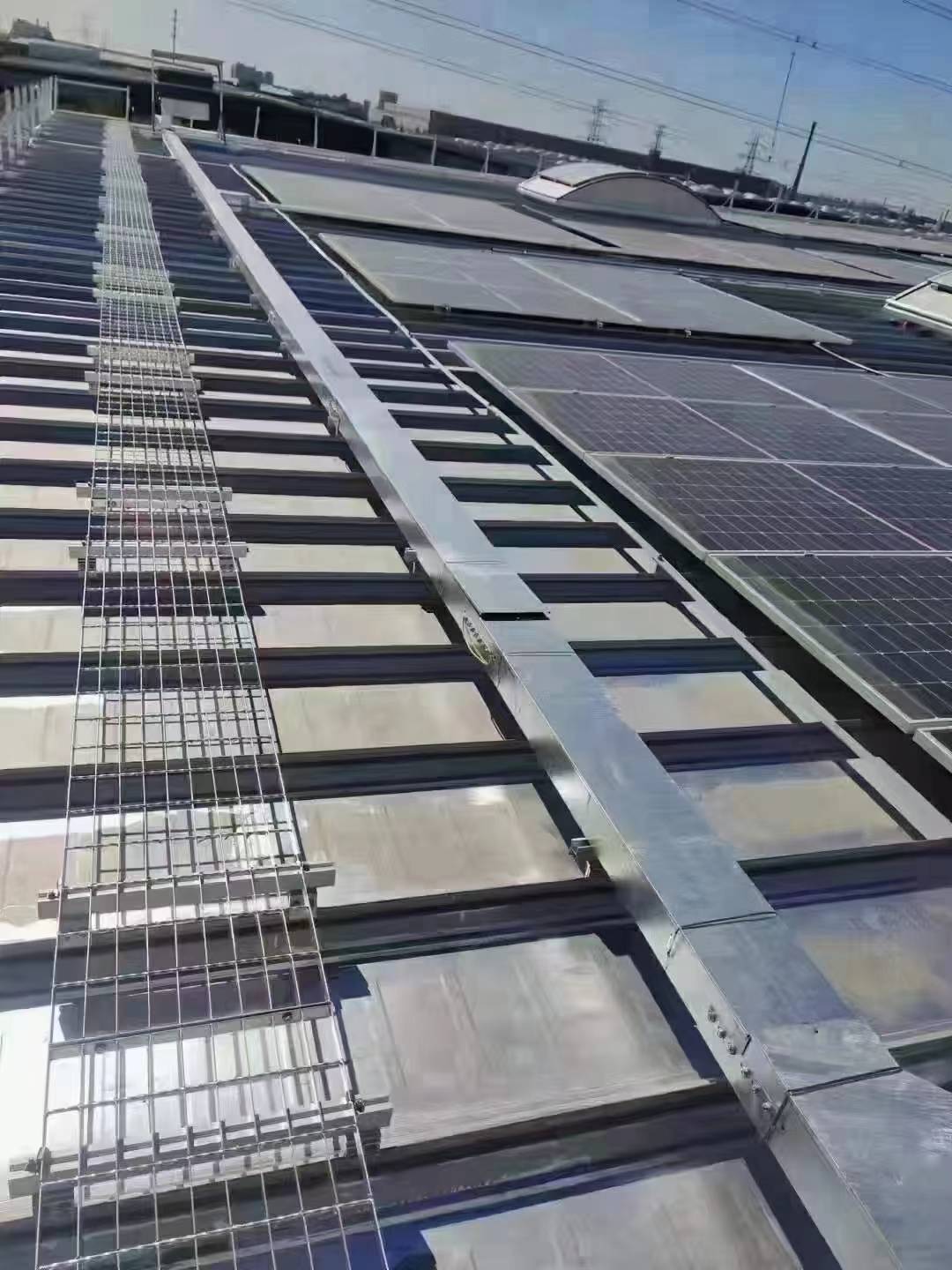

La seguridad de la pasarela de mantenimiento de una central fotovoltaica está directamente relacionada con la eficiencia del trabajo de mantenimiento de equipos y del personal de operación y mantenimiento. Como estructura portante principal, el estándar de prueba de capacidad de carga de la rejilla de acero de la pasarela de mantenimiento es particularmente crítico. Este artículo analizará de manera integral los requisitos de prueba de capacidad de carga de la rejilla de acero de una central fotovoltaica desde tres aspectos: estándar de capacidad de carga, método de prueba y precauciones.

1. Explicación detallada del estándar de prueba de capacidad de carga

Capacidad de carga de diseño

Según los requisitos del "Código de Cargas para Estructuras de Edificación" (GB 50009-2012), la rejilla de acero de la pasarela de mantenimiento debe poder soportar 1.5 veces la carga de diseño para garantizar la seguridad bajo cargas extremas.

Generalmente, la rejilla de acero de las centrales fotovoltaicas debe tener una capacidad de carga uniforme de 250 kg/m² o más, y escenarios específicos de alta carga pueden requerir estándares de carga más altos.

Prueba de carga local

Para la presión local en el punto de pie del personal de mantenimiento o el punto de paso del equipo, la rejilla debe soportar una carga concentrada de más de 200 kg en un solo punto sin deformación visible ni fractura.

Adaptabilidad a carga dinámica

En entornos de uso de alta frecuencia, la rejilla debe someterse a pruebas de carga dinámica para garantizar que no se dañe por fatiga bajo múltiples ciclos de presión.

2. Método de prueba de capacidad de carga

Prueba de carga estática

Pasos: Fijar la rejilla en la viga de soporte, aplicar uniformemente una carga estática de 1.5 veces la carga de diseño, mantener durante más de 5 minutos y observar si se produce deformación permanente o daño estructural.

Objetivo: Garantizar que la rejilla pueda mantener la estabilidad bajo cargas elevadas.

Prueba de carga concentrada

Pasos: Aplicar una carga concentrada de más de 200 kg en un punto específico de la placa (como el centro o el punto medio entre los soportes) para probar la capacidad de carga local de la rejilla.

Objetivo: Evaluar la capacidad de la rejilla para resistir la deformación y fractura local, especialmente su rendimiento en escenarios de operación de una sola persona o transporte de equipos.

Prueba de fatiga

Pasos: Simular condiciones de uso repetido, aplicar múltiples ciclos de carga de presión a la rejilla y observar si aparecen grietas o degradación del rendimiento en el punto de fatiga.

Objetivo: Asegurar que la rejilla pueda soportar el uso prolongado y extender la vida útil del producto.

3. Factores clave que afectan la capacidad de carga

Resistencia del material

Las rejillas de acero están hechas principalmente de acero de bajo carbono o acero inoxidable, y la selección del material afecta directamente la capacidad de carga. El galvanizado en caliente también puede mejorar la resistencia a la corrosión, extendiendo así indirectamente la estabilidad del rendimiento de carga.

Tamaño de malla

El tamaño de malla o la separación de la rejilla debe diseñarse de manera razonable. Un tamaño demasiado grande puede reducir la capacidad de carga general, mientras que un tamaño demasiado pequeño aumentará el uso de material, lo que resulta en mayores costos.

Calidad de soldadura

Una tecnología de soldadura de alta calidad puede garantizar que la barra transversal y el acero plano estén firmemente conectados, mejorando la resistencia estructural general.

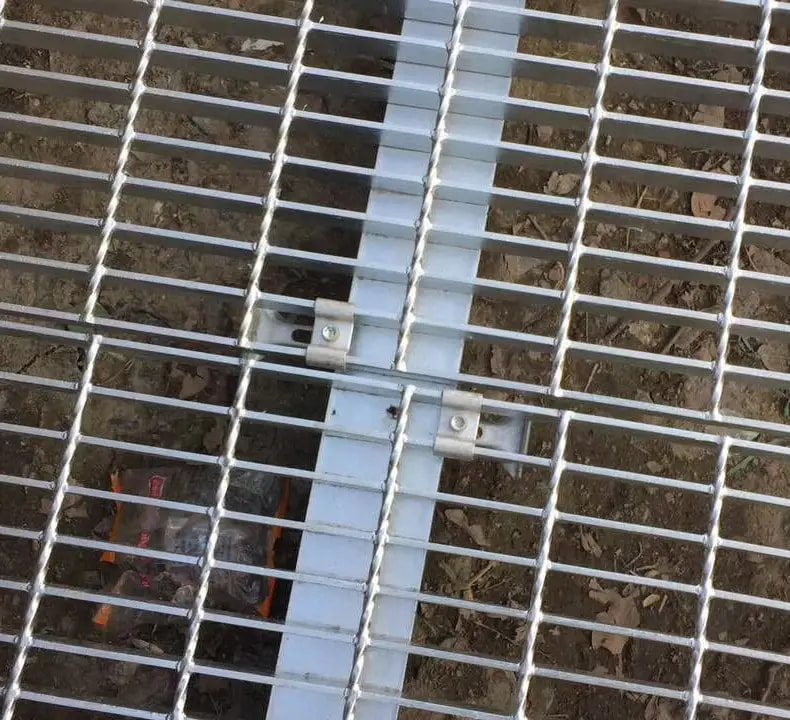

Método de instalación

Si la rejilla está firmemente instalada en la viga de soporte afectará directamente su rendimiento de carga. Una instalación inadecuada puede causar desequilibrio de fuerzas local.

4. Precauciones para la prueba de capacidad de carga

Entorno de prueba

El sitio de prueba debe mantenerse nivelado para garantizar la precisión de los datos de prueba.

Al probar en un ambiente húmedo o de baja temperatura, se debe considerar la resistencia a la corrosión y el rendimiento a baja temperatura del material.

Calibración de herramientas de prueba

Use equipos de presión certificados para evitar errores en los datos de prueba.

Garantía de seguridad

Durante el proceso de prueba, asegúrese de que no haya personal no relacionado en el sitio para evitar lesiones causadas por daños accidentales del equipo.

El estándar de prueba de capacidad de carga de la rejilla de acero de la pasarela de mantenimiento de la central fotovoltaica es la base para garantizar la seguridad del personal y el funcionamiento estable del equipo. Solo probando estrictamente de acuerdo con las normas nacionales y seleccionando rejillas de alta calidad que cumplan con los requisitos de carga podemos minimizar los peligros de seguridad y mejorar la eficiencia de operación y mantenimiento de la central.
