Rejilla de aluminio

Name: Rejilla de Aluminio
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

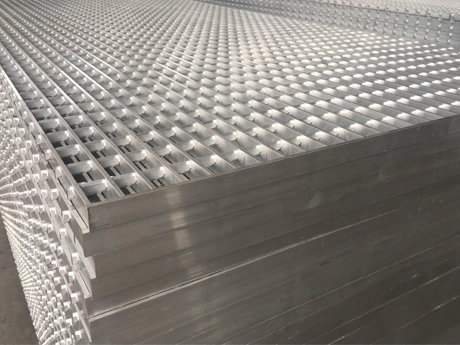

La rejilla de aluminio se forma mediante la extrusión y el bloqueo de barras y varillas de aluminio estándar a través de equipos especializados. Presenta las características de no deformarse ni decolorarse en condiciones normales de uso, una fuerte resistencia a la intemperie y a la corrosión, un buen rendimiento de disipación de calor, y una larga vida útil sin necesidad de mantenimiento.

Como alternativa a la rejilla de acero, la rejilla de aluminio está fabricada con la aleación de aluminio 6063, cuyos principales elementos de aleación son el magnesio y el silicio. Debido a las características elementales y estructurales de la rejilla de aluminio, no solo posee la capacidad de carga correspondiente de la rejilla de acero, sino que también cuenta con muchas propiedades que esta última no tiene. Por ejemplo, una buena resistencia a la corrosión, propiedades de electrochapado, ligereza y un aspecto estético, entre otras. Los productos de rejilla de aluminio presentan un alto grado de estandarización, un control dimensional estricto y preciso, y una construcción rápida y conveniente. En comparación con las técnicas de construcción tradicionales, el uso de rejillas de aluminio puede reducir considerablemente el tiempo de trabajo en obra, y la calidad de la construcción y la estética del proyecto mejoran notablemente.

Request A Quote

Clasificación de rejillas de aluminio

Rejilla de Aluminio Rectangular Prensada

La rejilla de aluminio estándar es el modelo más utilizado entre los productos de rejilla de aluminio. Se fabrica con aluminio plano y aluminio cuadrado mediante un proceso de extrusión a una separación determinada. Presenta características como ausencia de puntos de soldadura, unión firme, peso ligero, alta resistencia, bajo consumo energético y resistencia a la corrosión.

Según los diferentes requisitos antideslizantes, se puede dividir en rejilla de aluminio de superficie lisa y rejilla de aluminio dentada.

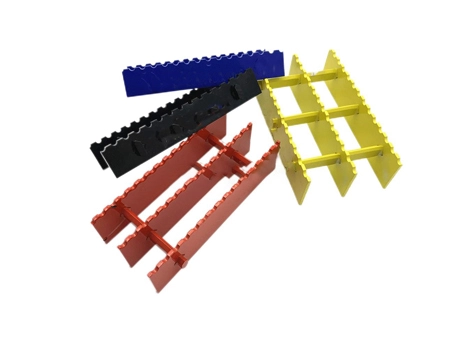

Emparrillado rectangular de aluminio de superficie lisa y de forja en frío

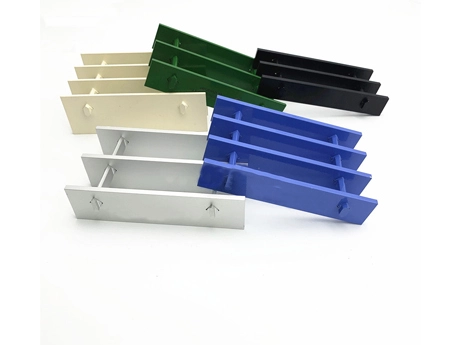

Superficie Serrada Rejilla Rectangular de Aluminio Forjado

Rejilla de Aluminio Nomenclatura

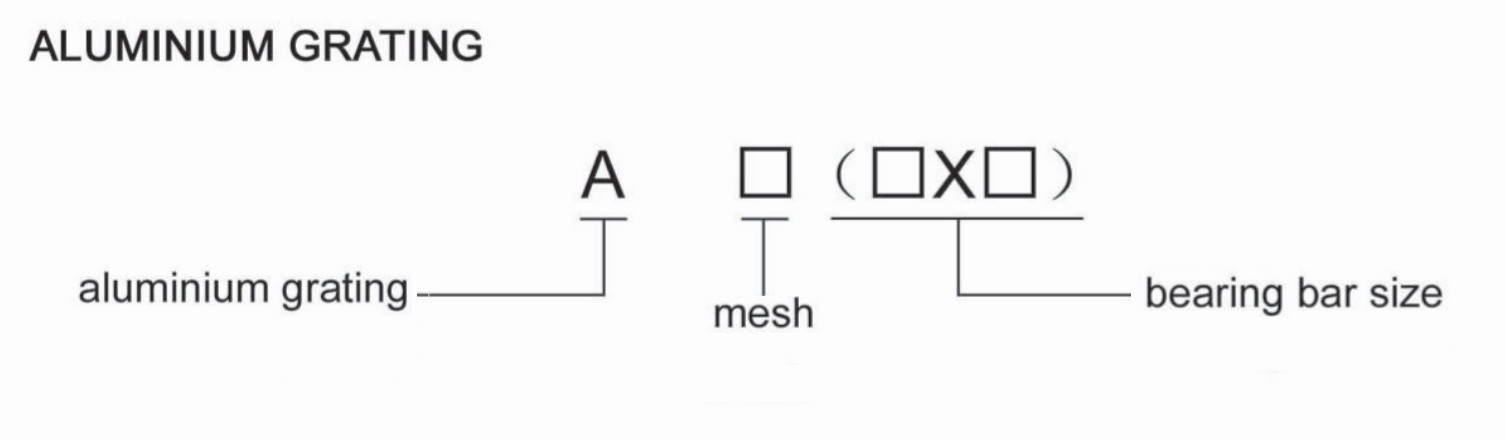

Nomenclatura de rejilla de aluminio

Tratamiento de superficie

Acabado molino
Anodizado
Recubrimiento en polvo

Campo de aplicación

Condiciones exteriores para cercas y barandillas

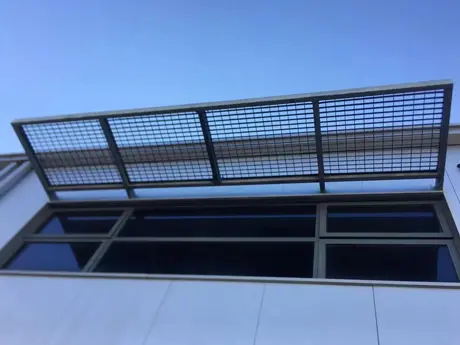

Decoración de muros exteriores

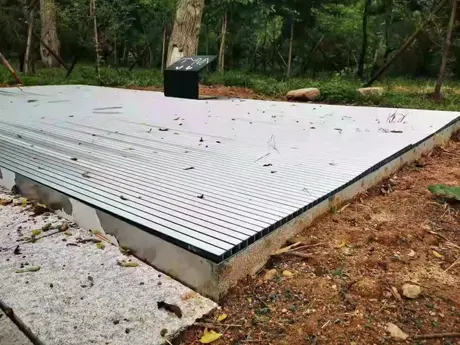

Tapas para sistemas de drenaje urbano

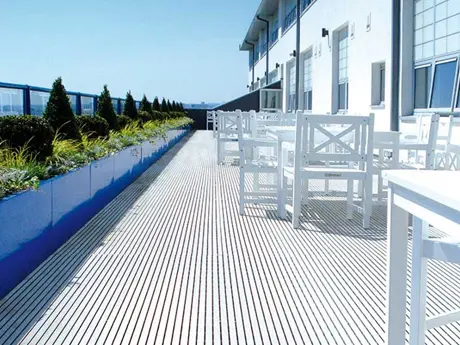

Pavimentos
Plataformas

Tabla de cargas y deflexiones de rejilla de aluminio rectangular estampada

Tipo	Separación de barras portantes (mm)	Separación de barras transversales (mm)	Masa kg/m²	Luz máxima a 4kpa deflexión 5mm(mm)	Tamaño de barra portante(mm)		LUZ 200	LUZ 350	LUZ 500	LUZ 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	LUZ 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	LUZ 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	LUZ 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	LUZ 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	LUZ 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	LUZ 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	LUZ 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	LUZ 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	LUZ 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	LUZ 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	LUZ 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	LUZ 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	LUZ 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	LUZ 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	LUZ 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	LUZ 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	LUZ 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	LUZ 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	LUZ 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	LUZ 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

Cuando la deflexión es inferior a 5mm, caminar es más cómodo

U= Carga uniformemente distribuida en kilopascales (Kpa o KN/m²)

D=Deflexión máxima en milímetros (mm)

Barra de rejilla de aluminio estampada en I

Como su nombre lo indica, la sección transversal de la rejilla de aluminio tipo I tiene forma de "I", y las superficies superior e inferior están tratadas con dientes de alambre, lo que mejora la propiedad antideslizante del producto en sí. Al mismo tiempo, tiene la misma capacidad de carga que la rejilla de aluminio estándar, pero el material es más liviano y más rentable. Además, el paso ultra pequeño de 11,1 mm puede proporcionar una protección especial para sillas de ruedas y tacones altos, y se utiliza principalmente en paisajes de jardines, senderos, instalaciones públicas y otros campos.

Tratamiento de superficie

Acabado de fábrica
Anodizado
Recubrimiento en polvo

Ventajas de la rejilla de aluminio tipo I

Perfil más liviano, más económico
Mayor densidad y área de contacto, adecuado para sillas de ruedas y tacones altos
Mejor rendimiento antideslizante

Tabla de cargas y deflexiones de la rejilla de aluminio tipo I prensada

Tipo	Espaciado de barras de carga (mm)	Masa kg/m²	Luz máxima a 4 kpa con deflexión de 5 mm (mm)	Tamaño de la barra de soporte (mm)		Luz 600	Luz 750	Luz 900	Luz 1050	Luz 1200	Luz 1350	Luz 1500	Luz 1650	Luz 1800	Luz 1950	Luz 2100	Luz 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U= Carga uniformemente distribuida en kilopascales (Kpa o KN/m²)

D= Deflexión máxima en milímetros (mm)

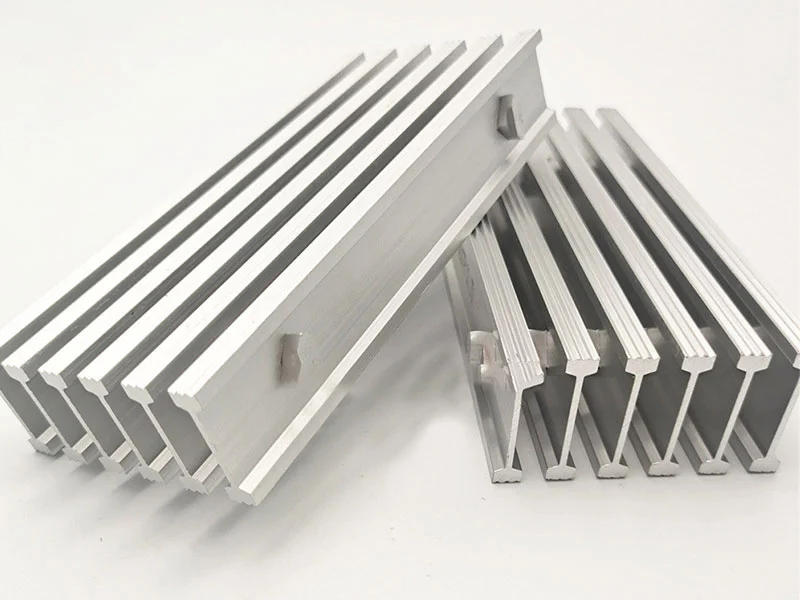

Rejilla de aluminio de barra engarzada

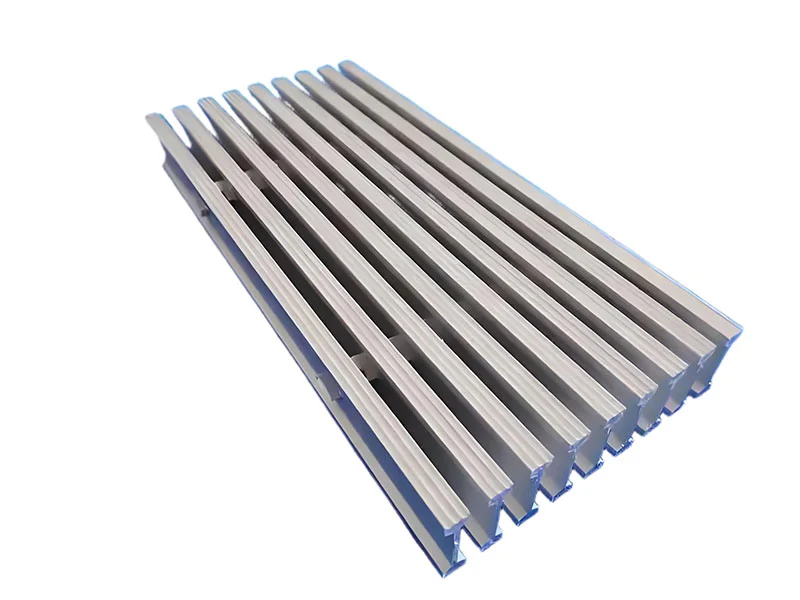

I Bar Swaged Aluminum Grating

Barra en T de rejilla de aluminio engrapado

La rejilla de aluminio tipo T tiene una mayor área de soporte. Este diseño aumenta la superficie de contacto del producto, mejorando considerablemente la comodidad al pisar. El tratamiento de estrías superficiales también hace que la resistencia al deslizamiento sea más notable. La separación mínima de la superficie puede alcanzar los 2 mm. Ofrecemos varios espaciados, incluidos aquellos que cumplen con la Ley de Estadounidenses con Discapacidades.

Tratamiento superficial

Acabado de fábrica
Anodizado
Recubrimiento en polvo

Forma de la superficie

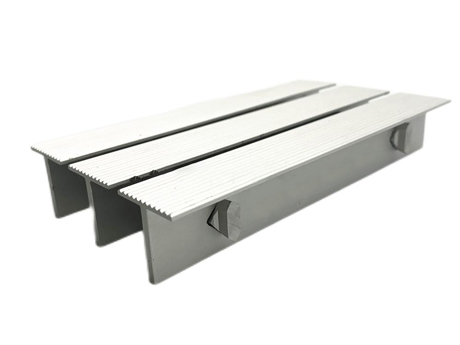

Acabado moleteado

Acabado moleteado

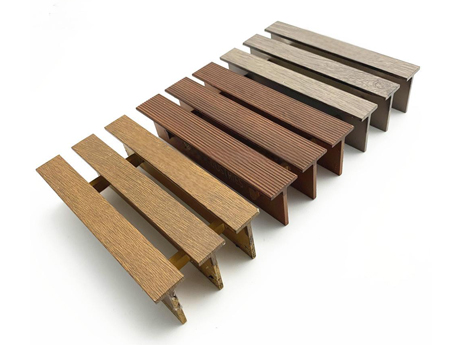

Acabado de imitación de vetas de madera

Acabado de imitación de vetas de madera

Ámbito de aplicación

Tapa de drenaje
Plataforma

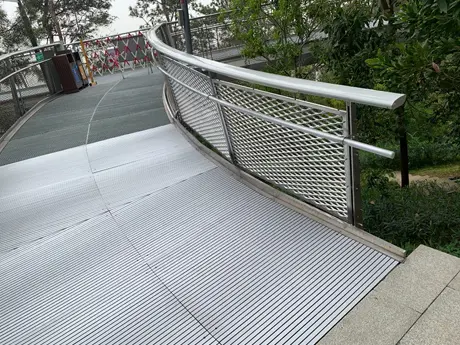

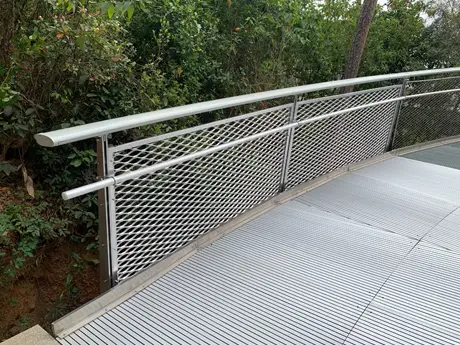

Pasarela

Tabla de cargas y deflexiones de la rejilla de aluminio tipo T

Tipo	Separación de la barra de carga (mm)	Masa kg/m²	Luz máxima a 4 kpa con deflexión de 5 mm (mm)	Tamaño de la barra portante (mm)		Luz 600	Luz 750	Luz 900	Luz 1050	Luz 1200	Luz 1350	Luz 1500	Luz 1650	Luz 1800	Luz 1950	Luz 2100	Luz 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Carga distribuida uniformemente en kilopascales (kPa o kN/m²)

D = Deflexión máxima en milímetros (mm)

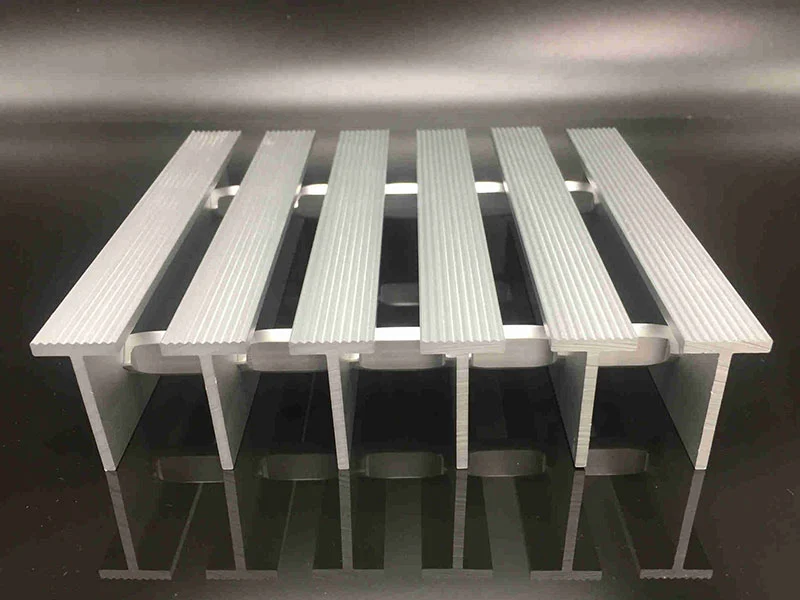

Barra en T de rejilla de aluminio engastado

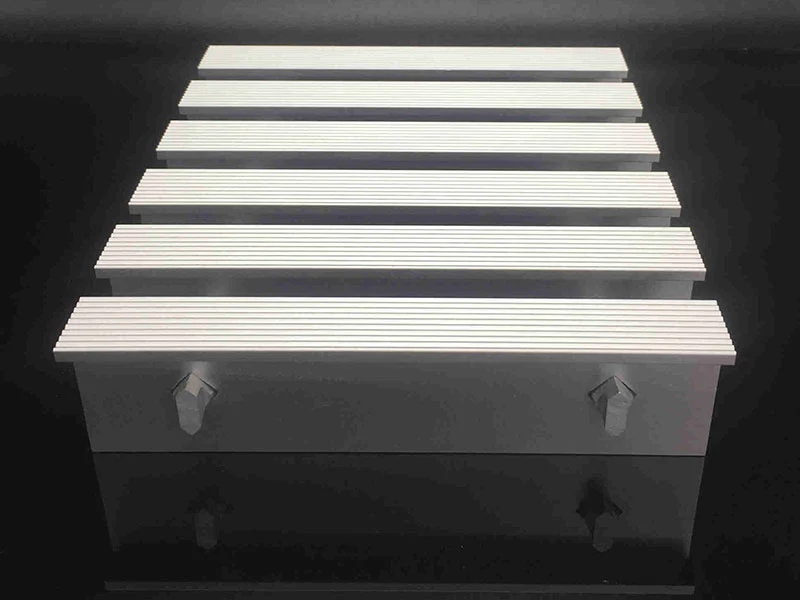

Barra T de rejilla de aluminio remachada

Enrejado de aluminio a ras de superficie

La rejilla de aluminio de barra superior al ras presenta líneas limpias y nítidas. Los travesaños en forma de diamante están al ras con las barras portantes y también están bloqueados permanentemente mediante un proceso de engaste hidráulico a presión.

Tratamiento superficial

Acabado de fábrica
Anodizado
Recubrimiento en polvo

Ámbito de aplicación

Tapa de drenaje
Plataforma
Pasarela
Rejilla
Cerca

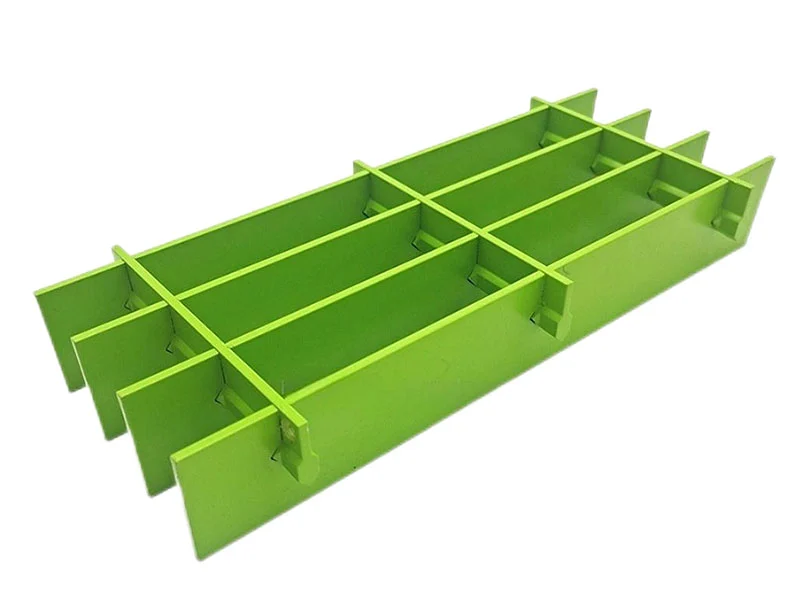

Escotilla de aluminio a ras de superficie

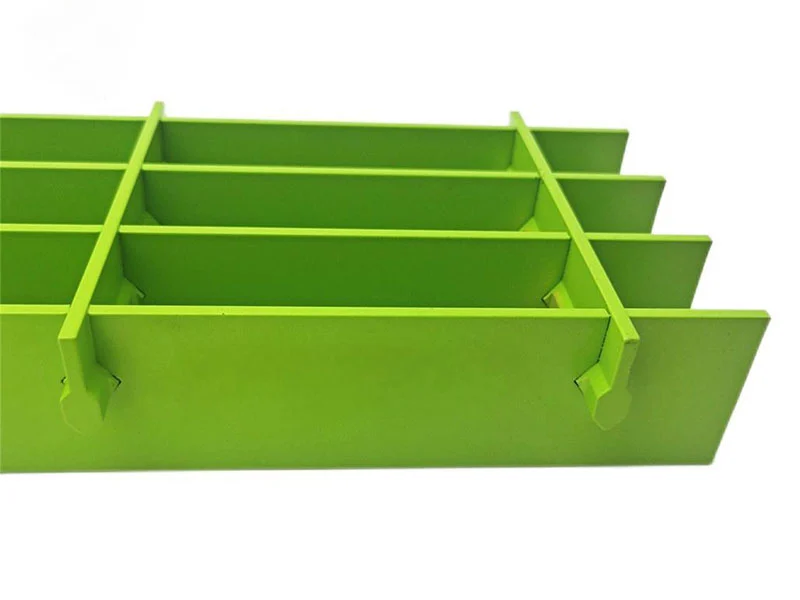

Rejilla de aluminio a ras de superficie

Rejilla de aluminio prensada y bloqueada

La rejilla de aluminio tipo enchufe/prensado queda al ras con la barra transversal, aumentando la superficie de contacto. El aluminio plano y la barra transversal están ranurados con precisión y prensados hidráulicamente para formar un bloqueo firme, con mayor capacidad de carga que las rejillas de aluminio convencionales. La rejilla está disponible en una variedad de espaciamientos para proporcionar aberturas de 1/4" o 1/2" de acuerdo con la Ley de Estadounidenses con Discapacidades (julio de 1991). La rejilla de aluminio tipo enchufe/prensado es otra excelente opción para productos de decoración arquitectónica por su bella apariencia y conexión segura. Hay superficies antideslizantes y dentadas disponibles.

Tratamiento de superficie

Acabado de fábrica
Anodizado
Recubrimiento en polvo

Ámbito de aplicación

Tapa de desagüe
Plataforma
Pasarela
Estantería
Cerca

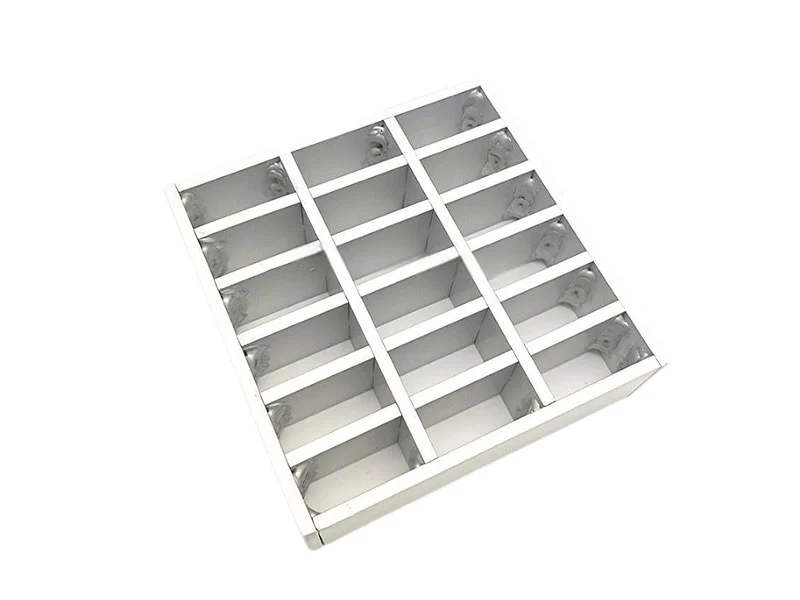

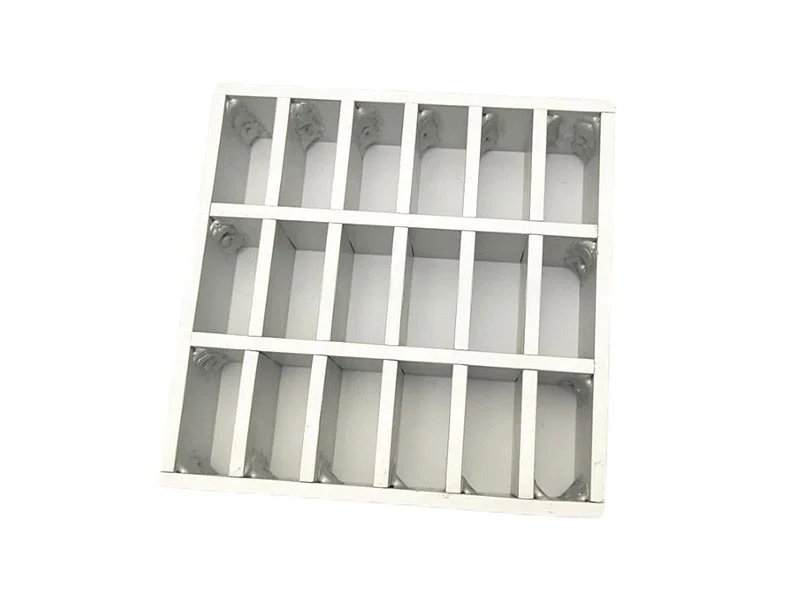

Rejilla de aluminio prensada y bloqueada

Pasarela de aluminio

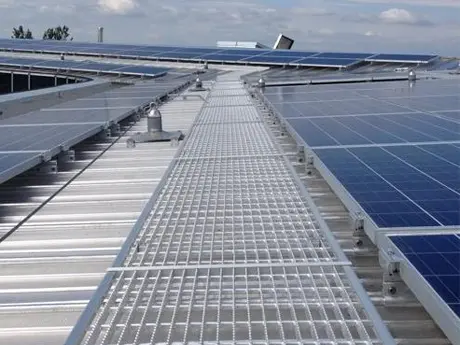

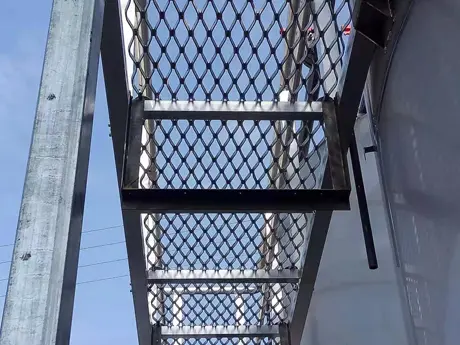

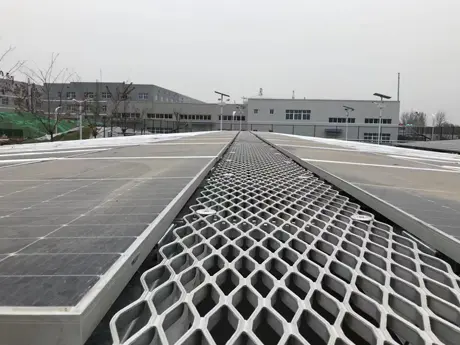

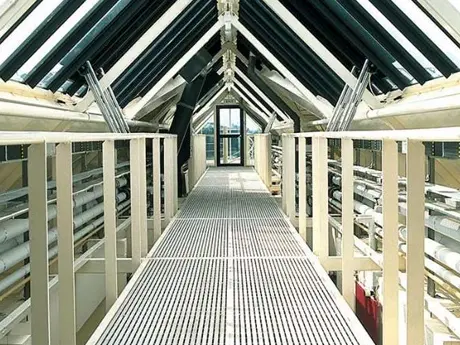

Los productos de pasarelas de aluminio se utilizan ampliamente en instalaciones industriales y comerciales, y cumplen con los estándares de seguridad de OSHA y los códigos de construcción. Las pasarelas de aluminio pueden suspenderse de los techos, instalarse en el suelo o adyacentes a edificios, o instalarse en las paredes exteriores de los edificios.

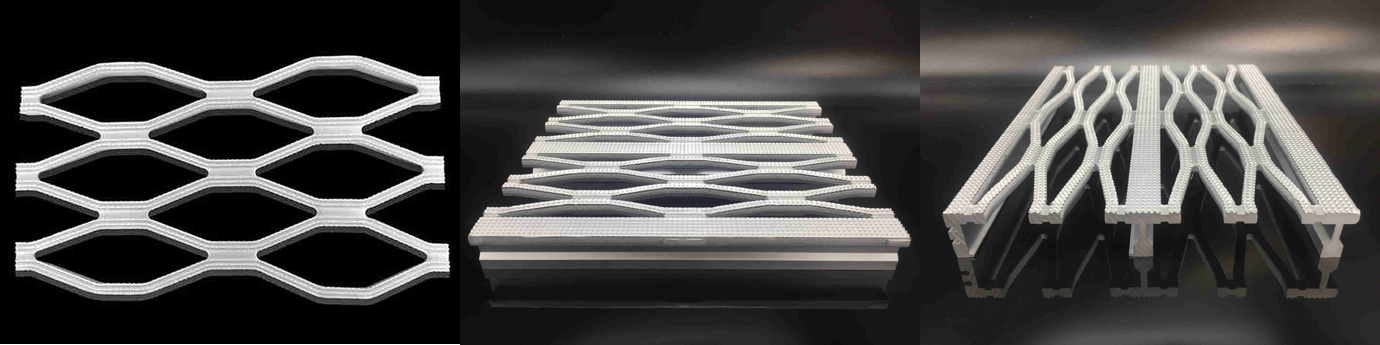

Pasarela de Aluminio

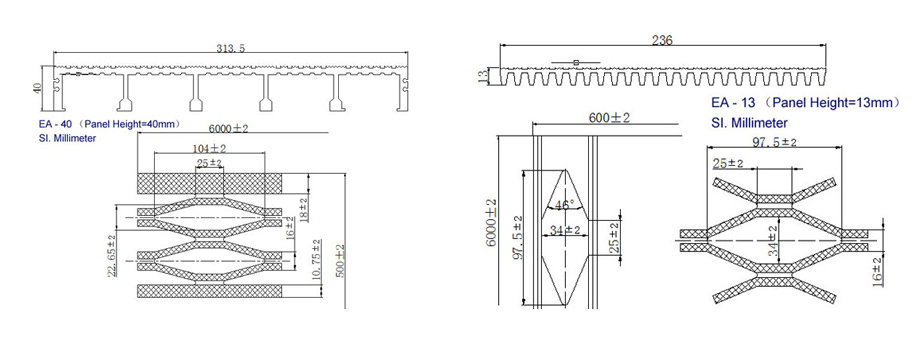

Dibujos Típicos de Pasarelas de Aluminio

Tabla de Cargas y Deflexiones de Pasarelas de Aluminio

Tipo	Disposición		Luz 500	Luz 600	Luz 700	Luz 800	Luz 900	Luz 1000
EWG13	PANEL ÚNICO	U	4.70	2.70	1.50	0.80	0.60
EWG13	PANEL ÚNICO	D	2.50	3.00	3.50	4.00	4.50
EWG22	PANEL ÚNICO	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	PANEL ÚNICO	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	PANEL DOBLE	U	6.60	3.80	2.10	1.10	0.80
EWG13	PANEL DOBLE	D	2.50	3.00	3.50	4.00	4.50
EWG22	PANEL DOBLE	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	PANEL DOBLE	D	2.50	3.00	3.50	4.00	4.50	4.90

Tipo	Disposición		Luz 750	Luz 900	Luz 1050	Luz 1200	Luz 1350	Luz 1500	Luz 1650	Luz 1800	Luz 1950	Luz 2100	Luz 2250	Luz 2400
EWG30	PANEL ÚNICO	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	PANEL ÚNICO	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
